Windows11のシステム要件を満たす自作pcの組み立て

Windows11のシステム要件を満たすパソコンを組むんで見よう!
6年前(2018年)に自作したパソコンのOSをWindows11にアップデートしようと思いマイクロソフト公式サイト
https://www.microsoft.com/ja-jp/software-download/windows11
にアクセスしたら自分のPCがシステム要件を満たしているか診断できる「PC 正常性チェック アプリ」がありました。
早速、実行すると自分のPCはシステム要件を満たしてないことが判明しました。
念の為、システム要件もついでに調べると

システム要件

プロセッサ
1ギガヘルツ (GHz) 以上で 2 コア以上の64 ビット互換プロセッサまたは System on a Chip (SoC)。

メモリ
4ギガバイト (GB)。

ストレージ
64 GB 以上の記憶装置 注: 詳細は下記の「Windows 11 を最新状態に維持するために必要な空き領域についての詳細情報」をご覧ください。

システム ファームウェア
UEFI、セキュア ブート対応。

TPM
トラステッド プラットフォーム モジュール (TPM) バージョン 2.0。

グラフィックス カード
DirectX 12 以上 (WDDM 2.0 ドライバー) に対応。

ディスプレイ
対角サイズ 9 インチ以上で 8 ビット カラーの高解像度 (720p) ディスプレイ。

インターネット接続と Microsoft アカウント

Windows 11 Home エディションにはインターネット接続と Microsoft アカウントが必要です。
Windows 11 Home の S モードを解除する場合もインターネット接続が必要です。
すべての Windows 11 エディションで、更新の実行、ダウンロード、一部の機能を使用するために、インターネットのアクセスが必要となります。
一部の機能を利用するにはMicrosoft アカウント が必要です。

となっており自分は、知識不足でPC用語が理解できない項目もあります。
思い切ってサブマシンをWindows 11が動くマシンにすることにしました。
使えるパーツは、使い回しをします。

一世代前のRyzen 8000 シリーズから「AMD Ryzen 5 8500G」のCPUを選択しました。
Ryzen 8000シリーズのCPUソケットAM5です。
対応メモリは、DDR5でチップセットも「A620、X670E、X670、B650E、B650、X870E、X870、B840、B850」を搭載したマザーボードを選ぶことになります。
しかし、次世代でも「CPUソケットAM5」は採用されますので、数年後、性能に不満を感じてきたらCPUを高性能な新モデルに交換するだけですみます。
自作PCの用途は、ホームページ作成・画像や動画編集などが主です。
「AMD Ryzen 5 8500G」は、性能とコストバランスが良いミドルクラスのCPUでビジネス用途から画像や動画編集など幅広く使えます。

予算は、¥103,000 前後を目指します。(モニタ・キーボード・マウスは含みません)
※2025年1月時点での参考価格です。価格は、変動しますので予めご了承ください。

使用したパーツ一覧

 パーツ  製品名  参考価格
 CPU  AMD Ryzen 5 8500G 26,000円
 マザーボード  MSI マザーボード MAG B650 35,000円
 ストレージ(SSD)  SAMSUNG SSD 980 [500GB /M.2] 8,400円

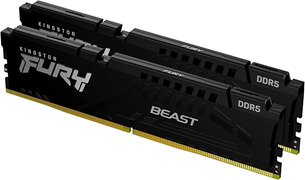

 メモリ  キングストン デスクトップ用メモリ DDR5 5200MT/秒 8GB×2枚 9,600円
 グラフィックボード  CPUに内蔵 0円
 CPUクーラー  CPUに付属 0円
 HDD  手持ち 0円
 光学ドライブ  手持ち 0円
 無線ランカード  WIFI機能付きのマザーボード 0円
 電源ユニット  Thermaltake Smart Pro 600W PS-SPD-0600NNFAWJ-1 7,500円
 PCケース  手持ち 0円

OS

   参考価格

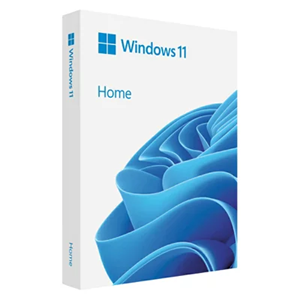

 Microsoft(マイクロソフト) Windows 11 Home 日本語版  16,500円

CPU

CPUの詳細

ブランド名 AMD
シリーズ:Ryzen 8000 Series
コア数:6
スレッド数:12
最大ブースト クロック :最大 5.0GHz
ベース クロック:3.5GHz
CPU ソケット:AM5
対応チップセット:A620、X670E、X670、B650E、B650、X870E、X870、B840、B850
対応メモリ:DDR5
TDP:65W
CPUクーラー:付属(AMD Wraith Stealth)
グラフィック機能:AMD Radeon グラフィックス(内蔵)

マザーボード

マザーボードの詳細
ブランド:MSI
CPUソケット:Socket AM5
フォームファクタ:ATX
対応メモリ:DDR5
対応プロセッサ:AMD Ryzen 7000/9000 シリーズ
WIFI機能付き

ストレージ(SSD)

SAMSUNG SSD 980の詳細

接続:PCI-Express接続
最大記憶容量:500GB

メモリ

メモリの詳細

DDR5 5200
16GB (8GB×2)

電源ユニット(PC電源)

電源ユニットの詳細

モデル名:Smart Pro
ブランド:Thermaltake
対応デバイス:パソコン
フォームの形式:ATX
出力電流:600 ワット

OS

OSの詳細

種類: Home
版: パッケージ版

使用したパーツの一部

Windows11のシステム要件を満たす自作pc組み立て方で使用したパーツを掲載した画像

 メモ
自作PCの構成を更新しましたので、違った画像となっております。
新たに、更新した構成では、無線ランカードは、マザーボードに「WIFI」機能がついていますのでいりません。
また、グラフィックスボードもCPUに内蔵していますので高度なゲームをしないのであればいりません。

注意
自作PCのパーツには、損傷する可能性のある精巧な電子回路やコンポーネントが数多く含まれています。
これらのパーツは、静電気に弱くパーツが損傷する恐れがあります。
特に、静電気の起きやすい冬場は要注意です。
必ず、静電気除去を行ってから作業にとりかかりましょう。

組み立てる前に、マザーボードのネジ穴とPCケースのスペーサ位置の確認をしておきます。
マザーボードをPCケースの底に入れようとしたら、今回は手持ちのPCケースを使用したためかPCケースに最初からついているリア側のケースファンが邪魔になり、マザーボードがPCケースの底面に入らいらないことが判明
そこで、あらかじめリア側のケースファンを外すしておきました。

Windows11のシステム要件を満たす自作pc組み立て方でリア側のケースファンを矢印でしめしている画像

マザーボードのネジ穴は、9箇所で3箇所足らないので丸印部にスペーサを追加

Windows11のシステム要件を満たす自作pc組み立て方でスペーサの不足している箇所をしめしている画像

今後、グラフィックボードと無線ランカードを装着するので
利用する拡張スロットの位置に対応する、PCケース背面の拡張ブラッケットカバーを予め外しておきます。

画像の矢印の部分のブラッケットカバーを外します。

Windows11のシステム要件を満たす自作pc組み立て方で外しておくべき拡張ブラッケットカバーを矢印で示している画像

Windows11のシステム要件を満たす自作pc組み立て方で2枚の拡張ブラッケットカバーを外した画像

組み立て手順

手順1.起動テストの準備

起動テストを行うには、必要最低限のパーツのみで行います。

起動テストを行う最小限のパーツ

  • CPU
  • マザーボード
  • メモリ
  • グラフィックボード
  • 電源ユニット
  • ATX電源スイッチ
  • PCマザーボード用ブザー
  • モニター
  • キーボード
  • マウス

※自分が選んだCPUは、グラフィック機能を搭載してない製品の為、別途購入しました。

まず、マザーボードが入っていた箱の上にマザーボードが入っていた袋をのせその上にマザーボードをのせます。

起動テストの準備 CPUを取り付ける

右側のレバーを下に押し、レバーを矢印の方にスライドしてロックを解除しレバーを持ち上げます。

Windows11のシステム要件を満たす自作pc組み立て方でソケットのレバーを矢印の方にスライドしてロックを解除している画像

Windows11のシステム要件を満たす自作pc組み立て方でソケットのレバーを上に持ち上げている画像

CPUソケットの左下にある▼印を確認

Windows11のシステム要件を満たす自作pc組み立て方でCPUソケットの左下にある▼に印をつけている画像

次にCPUの左下にある▼印の位置を確認

Windows11のシステム要件を満たす自作pc組み立て方でCPUの左下にある▼に印を確認している画像

CPUとCPUソケットの▼印を合わせ、CPUをCPUソケットの上にそっと載せます。

Windows11のシステム要件を満たす自作pc組み立て方でCPUソケットにCPUをのせている画像

レバーを倒しロックします。

Windows11のシステム要件を満たす自作pc組み立て方でCPUソケットのレバーをレバーを倒しロックしている画像

起動テストの準備 CPUクーラーを取り付ける

今回、採用したCPUには、CPUクーラー「AMD Wraith Stealth」が付属しているので
CPUに付属のCPUクーラーを取り付けますが、ネジ止めされているCPUクーラーのリテンションキットを外します。

Windows11のシステム要件を満たす自作pc組み立て方でネジ止めされているCPUクーラーのリテンションキットを外している画像

 メモ
外したCPUクーラーのリテンションキットは、今後別のCPUクーラーと交換する場合に備え保管しておきましょう。

CPUに付属のCPUクーラーには、予めグリスが塗布されてますが
CPUとクーラーが引っ付いてとれなくなる(スッポン)を防ぐため、グリスは、拭き取ります。

Windows11のシステム要件を満たす自作pc組み立て方でCPUに付属のCPUクーラーのグリスをふき取った後のの画像

 メモ
もちろん、そのまま拭き取らずにCPUの上に装着してもかまいません。

リテンションキットを外すと、バックプレートのネジ穴が見えるので確認しておきましょう。

Windows11のシステム要件を満たす自作pc組み立て方でリテンションキットを外したあと出てくるバックプレートのネジ穴部をしめしている画像

熱伝導率を高めるため別途購入したグリスをCPUの中央に小豆だい程搾りだしヘラで均等に薄く塗布します。

Windows11のシステム要件を満たす自作pc組み立て方でグリスとヘラを掲載した画像

 メモ
ヒートシンクペースト は、こちらから

CPUにグリスを塗った画面

Windows11のシステム要件を満たす自作pc組み立て方でCPUにグリスをヘラで均等に塗布した画像

次に、CPUクーラーの取り付けネジをバックプレートのネジ穴と会うようにして載せます。
CPUクーラーの取り付けネジを均等にしめます。

Windows11のシステム要件を満たす自作pc組み立て方でCPUクーラーを取り付けている画像

CPUクーラーのファン用電源ケーブルをマザーボードのCPUファン用電源端子「CPU_FAN」コネクタに接続します。

Windows11のシステム要件を満たす自作pc組み立て方でCPUクーラーを取り付、CPUクーラーのファン用電源ケーブルをマザーボードのCPUファン用電源端子「CPU_FAN」コネクタに接続した画像

起動テストの準備 メモリを取り付ける

デュアルチャンネルメモリ設定を最大限に有効にするには、同一(同じブランド、同じ速度、同じサイズ、同じチップタイプ)のDDR4 DIMMを1組取り付ける必要があります。
マザーボードのメモリスロットにメモリを取り付ける優先順序があります。
マニュアルを確認しマニュアルに従い取り付けて行きましょう。

今回採用したマザーボードのマニュアルでは、
デュアルチャンネルのメモリ設定
このマザーボードには4つのメモリソケットが装備されており、デュアルチャンネルテクノロジーをサポートします。
メモリを取り付けた後、BIOSはメモリの仕様と容量を自動的に検出します。
デュアルチャンネルメモリモードは、元のメモリバンド幅を2倍に拡げます。
4つのメモリソケットが2つのチャンネルに分けられ、各チャンネルには次のように2つのメモリソケットがあります。

デュアルチャンネル時の推奨メモリ設定

   DDR4_ A1  DDR4_A2  DDR4_B1  DDR4_B2
 2つのモジュール  —  DS/SS  —  DS/SS
 4つのモジュール  DS/SS  DS/SS  DS/SS  DS/SS

(SS=片面、DS=両面、「–」メモリなし)

それでは、マニュアル順に取り付けていきます。

まずは、マニュアルでメモリスロットの位置を確認しておきます。

Windows11のシステム要件を満たす自作pc組み立て方でマザーボードのメモリスロットの位置を確認している画像

1枚目をマザーボードのDDR4_B2 スロットに差し込みます

Windows11のシステム要件を満たす自作pc組み立て方でメモリの1枚目をマザーボードのDDR4_B2 スロットに差し込んだ画像

2枚目をマザーボードのDDR4_A2 スロットに差し込みます

Windows11のシステム要件を満たす自作pc組み立て方でメモリの2枚目をマザーボードのDDR4_B2 スロットに差し込んだ画像

差し込み方法

差し込むべきメモリスロットの、メモリを留めるロック(両端)を上から押して外しておく。

メモリの切り欠きとスロットの突起を合わせてメモリを上から差し込みます。

正しく差し込めば自動的にロックされます。

ATX電源スイッチ&PCマザーボード用ブザー

Windows11のシステム要件を満たす自作pc組み立て方でATX電源スイッチとブザーを掲載した画像

ATX電源スイッチは、マザーボードのシステムパネルヘッダー(F_PANEL)のパワースイッチの端子へ

Windows11のシステム要件を満たす自作pc組み立て方でATX電源スイッチをマザーボードのシステムパネルヘッダー(F_PANEL)のパワースイッチの端子へ接続した画像

PCマザーボード用ブザーは、マザーボードのシステムパネルヘッダー(F_PANEL)のスピーカーの端子へ

Windows11のシステム要件を満たす自作pc組み立て方でブザーをマザーボードのシステムパネルヘッダー(F_PANEL)のスピーカーの端子へ接続した画像

 メモ
ATX電源スイッチ PCマザーボード用ブザー は、こちらから

マザーボードに電力を供給するケーブルの接続

電源ユニットの24ピン12V ATXケーブルをマザーボードのATX電源コネクタに装着します。

Windows11のシステム要件を満たす自作pc組み立て方で電源ユニットの24ピン12V ATXケーブルをマザーボードのATX電源コネクタに装着した画像

電源ユニットのATX/EPS 12V(8ピン12V) 補助電源ケーブルをマザーボードのATX 12Vへ

Windows11のシステム要件を満たす自作pc組み立て方で電源ユニットのATX/EPS 12V(8ピン12V) 補助電源ケーブルをマザーボードのATX 12Vへ接続した画像

グラフィックボードの取り付け

今回、購入したCPUは、グラフィック機能を搭載してないのでグラフィックボードが必要。

マザーボードのPCIE_1スロットに装着します。

Windows11のシステム要件を満たす自作pc組み立て方でグラフィックボードをマザーボードのPCIE_1スロットに装着した画像

手順2.起動テスト

電源ユニットを家庭用のコンセントに接続し電源ユニットのスイッチを-側に押し込みATX電源スイッチを押す

ここでブザーの役目登場

Windows11のシステム要件を満たす自作pc組み立て方でブザーを掲載した画像

UEFI BIOS ビープ音のパターン   エラーの内容
短いビープ1回  グラフィックボード検出(正常起動)
クイックブート設定が無効
キーボード検出エラー
長いいビープ一回+短いビープ2回
同じパターンで繰り返し
メモリ検出エラー
長いいビープ一回+短いビープ3回  グラフィックボード検出エラー
長いいビープ一回+短いビープ4回  ハードウェアエラー

※自作PC 自由自在 令和2年版から引用

通常は、しばらくしてモニタの画面にUEFI セットアップ画面が表示されたら成功です。

Windows11のシステム要件を満たす自作pc組み立て方でモニタの画面にUEFI セットアップ画面が表示されている画像

 メモ
この段階では、電源はいつ切っても問題ありません。

しかし、今回自分の場合下のような画像になりとまどいました

Windows11のシステム要件を満たす自作pc組み立て方の説明画像1枚目

自分には、英語の読解力がなく販売店に問い合わせたら下のページを紹介して頂きました。

https://ww2.frontier-direct.jp/qanda/index.php/archives/27975

引用:https://ww2.frontier-direct.jp/qanda/index.php/archives/27975 より


翻訳
著作権 (C) American Megatrends, Inc.
BIOS 日付: 02/15/2024 ver:FF

新しい CPU が取り付けられました。
fTPM/PSP NV が破損したか、fTPM/PSP NV 構造が変更されました。
BitLocker または暗号化を有効にしている場合は、Y を押して fTPM をリセットします。
回復キーがないとシステムは起動しません

以前の fTPM レコードを保持してシステムの起動を続行するには、N を押します。
新しい CPU では fTPM は有効になりません。
古い CPU にスワップして、TPM 関連のキーとデータを回復できます。

発生する現象
Ryzen 系の CPU を変更すると、コンピューターの起動時に以下のメッセージが表示される場合があります。

ということで Yキーを押すと

Windows11のシステム要件を満たす自作pc組み立て方の説明画像2枚目

Reboot and Select proper Boot device
or Insert Boot Media in selected Boot device press a key

となりました。

ここで、電源を切り
メモリ・CPU・CPUクーラー以外は、取り外し、PCケースにマザーボードを装着する準備をします。

手順3.ストレージ(M.2SSD)を取り付ける

 メモ
マザーボードをPCケースに入れてからこの作業は過去の経験により作業がしずらいので自分はこの方法をとっています。

下の画像の□部にストレージ(M.2SSD)を装着していきます。

Windows11のシステム要件を満たす自作pc組み立て方でストレージ(M.2SSD)を装着す位置をしめしている画像

M.2のヒートシンクの固定ネジを精密ドライバー(プラスドライバー1番)で外します。

Windows11のシステム要件を満たす自作pc組み立て方でM.2のヒートシンクをドライバーで外しているところの画像

M.2のヒートシンクの裏側の保護シートをはがす

Windows11のシステム要件を満たす自作pc組み立て方で外したヒートシンクの裏側の保護シートをはがした画像

下の画像の丸印部の小ネジを外す

Windows11のシステム要件を満たす自作pc組み立て方でストレージ(M.2SSD)を止めるネジをしめしている画像

M.2SSDを斜めにして端子にぎゅつと挿し込む

Windows11のシステム要件を満たす自作pc組み立て方でストレージ(M.2SSD)を斜めにして端子にぎゅつと挿し込んでいる画像

M.2SSDを倒し小ネジで固定します。

Windows11のシステム要件を満たす自作pc組み立て方で取り付けたストレージ(M.2SSD)をネジで固定している画像

外しておいたヒートシンクを取り付ける

Windows11のシステム要件を満たす自作pc組み立て方でヒートシンクを取り付けている画像

PCケースの裏面の穴から電源ユニットの24ピン12V ATXケーブルと8ピン12V 補助電源ケーブルを予めPCケースの内面に引き込んでおきます。

PCケースを寝かせ箱ごとPCケースの上にのせ作業を行います。

 メモ
マザーボードをPCケースに入れてからこの配線作業は過去の経験により配線しずらいので自分はこの方法をとっています。

手順4.PCケースの前側に付いている各ケーブルを接続

PCケースの前面から出ているシステムパネルコネクタのケーブルをマザーボードのシステムパネルヘッダー(F_PANEL)に接続します。
マニュアルを見て、POWER SW・POWER LED・RESET SW・HDD LED のケーブル端子を所定の位置に配線します。

※ケーブルには、極性があり▼印の方が+又は色の明るい方が+です。

GIGABYTE B550 AORUS ELITE V2 / ATX対応マザーボード マニュアルより転載

※上の画像は、GIGABYTE B550 AORUS ELITE V2 / ATX対応マザーボード マニュアルより転載

PCケースの前面から出ているシステムパネルコネクタのケーブルをマザーボードのシステムパネルヘッダー(F_PANEL)に接続した画像

PCケースの前面からでている USB_32ケーブルをマザーボードのF_U32 ヘッダーに配線します。

PCケースの前面からでている USB_32ケーブルをマザーボードのF_U32 ヘッダーに接続した画像

PCケースの前面からでているUSB_0ケーブルをマザーボードのF_USB1 ヘッダーに配線します。

PCケースの前面からでているUSB_0ケーブルをマザーボードのF_USB1 ヘッダーに接続した画像

PCケースの前面からでているHD AUDIO ケーブルをマザーボードのF_AUDIOに配線します。

PCケースの前面からでているHD AUDIO ケーブルをマザーボードのF_AUDIOに接続した画像

PCケースについている前側のファンケーブルをマザーボードのSYS_FAN1に配線します。

PCケースについている前側のファンケーブルをマザーボードのSYS_FAN1に接続した画像

手順5.PCケースにマザーボードを取り付ける

マザーボードを傾けて持ちPCケースにいれて中央のスペーサ位置と会うようにいれます

9か所のネジでPCケースにネジ止めします。

ネジは、いきなり締めずに9か所にネジを入れ4隅を対角線状に仮止めし残りのネジも仮止めが終わったら増し締めします。

Windows11のシステム要件を満たす自作pc組み立て方でPCケースにマザーボードを取り付けている画像

手順6.PCケースに電源ユニットを取り付ける

電源ユニットは、ファンが底面に向くように取り付けます。

電源ユニットのファンが底面に向くようにして置いている画像

PCケースの後ろ側から電源ユニットに付属のネジで4箇所仮止めし仮止めが終わったら増し締めします。

Windows11のシステム要件を満たす自作pc組み立て方で電源ユニットをPCケースに取り付けた画像

手順7.グラフィックボードをを取り付ける

今回採用したCPUには、グラフィックス機能が内蔵されてないので別と購入しといたグラフィックボードをを取り付けます。
取り付ける場所は、下の画像□部「PCIEX16 スロット」に挿します。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像3枚目

PCIEX16 スロットの切り欠き部とグラフィックボードの丸印部を合わせて上から押して差し込みます。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像4枚目

Windows11のシステム要件を満たす自作pc組み立て方の説明画像5枚目

ネジでブラケットを固定します。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像6枚目

手順8.電源ユニットからマザーボードに電力を供給するケーブルの接続

電源ユニットから出ているケーブルの確認

Windows11のシステム要件を満たす自作pc組み立て方の説明画像7枚目

画像①は、ATX 24/20ピン(50cm)
画像②は、ATX/EPS 12V 4+4ピン(70cm)
画像③は、ストレージ(SSDやHDD等)に電力を供給するSATA電源ケーブル
画像④は、PCI-Express(補助電源)6+2ピン-6ピン(50+15cm)「PCI Express に取り付けたパーツに電力を供給するケーブル」

1.電源ユニットの24ピン12V ATXケーブルをマザーボードのATX電源コネクタ(ATX)に装着します。

Windows11のシステム要件を満たす自作pc組み立て方で電源ユニットの24ピン12V ATXケーブルをマザーボードのATX電源コネクタ(ATX)に差し込んだ画像

2.電源ユニットのATX/EPS 12V(8ピン12V) 補助電源ケーブルをマザーボードのATX 12V(ATX_12V)に装着します。

Windows11のシステム要件を満たす自作pc組み立て方で電源ユニットのATX/EPS 12V(8ピン12V) 補助電源ケーブルをマザーボードのATX 12V(ATX_12V)に差し込んだ画像

取り外しておいたリア側のファンを取り付け、ファンケーブルをマザーボードのSYS_FAN2に配線します。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像8枚目

ここまで、作業が終了したら

手順9.OS(Windows 11)のインストール

PCの背面のUSBポートに購入したインストールメディアが入っているUSBメモリを挿入しパソコンを起動すると
自動的に先ほどのインストールメディアが入っているUSBを読み込みWindows 11のインストールが始まります。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像9枚目

後は、指示に従ってインストールを進行していきます。

途中で下の画面のような指示がでたら有線ランケーブルを挿し込んでください。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像10枚目

最後に、この画面まで到達したら、Windows 11のインストールは無事に完了です。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像11枚目

手順10.HDDを取り付ける

①2.5インチベイからドライブトレイを引き出しドライブトレイにHDDの横の穴とドライブトレイの突起を合わせて挟み込みます。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像12枚目

Windows11のシステム要件を満たす自作pc組み立て方の説明画像13枚目

②HDDを取り付けたドライブトレイを元の位置へ押し込みます。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像14枚目

手順11.HDDに配線する

①HDDのSATA電源コネクタに電源ユニットのSATA電源ケーブルを接続
②SATAケーブルをHDDのSATAコネクタに接続し片方をマザーボードのSATAポート(SATA_0)に差し込みます。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像15枚目

手順12.光学ドライブを取り付ける

①光学ドライブは3.5インチベイに取り付けるためフロントパネルのドライブベイカバーを取り外します。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像16枚目

②ベイカバーを取り外した3.5インチベイに光学ドライブを正面から押し込みます。そうするとカチッと音がして固定されます。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像17枚目

※自分は念の為、右側面の4か所でネジ止めをしました。

手順13.光学ドライブに配線する

①光学ドライブのSATA電源コネクタに電源ユニットのSATA電源ケーブルを接続

②SATAケーブルを光学ドライブのSATAコネクタ接続し片方をマザーボードのSATAポート(SATA_1)に差し込みます。

手順14.無線ランを取り付ける

今回採用したマザーボードには、WiFi 機能がないので無線ランカードを取り付ける必要があります。

Windows11のシステム要件を満たす自作pc組み立て方の説明画像18枚目

①無線ランは、マザーボードの「PCIEX1_2」スロットに装着しますのでその位置を確認

Windows11のシステム要件を満たす自作pc組み立て方の説明画像19枚目

②「PCIEX1_2」スロットの切り欠き部と無線ランの端子の凹み部分を合わせ上から押しこんで装着します。
③無線ランのケーブルをマザーボードの F_USB2 ヘッダーに配線します。

グラフィックボードと無線ランを取り付け後の画像

Windows11のシステム要件を満たす自作pc組み立て方の説明画像20枚目

無線ランにアンテナを取り付けた画像

Windows11のシステム要件を満たす自作pc組み立て方の説明画像21枚目

最後に、PCケースの内部のケーブルを見た目がいいように耐熱リピートタイで結束します。

手順15.デバイスドライバーをインストールする

①マザーボードのデバイスドライバーは、メーカーサイトよりダウンロードしてインストール
②グラフィックボードのデバイスドライバーは、製品に付属のCDよりインストール
③無線ランカードのデバイスドライバーは、製品に付属のCDよりインストール

まとめ

Windows 10 を長年使っていたので最初は、操作にとまいどいましたが慣れてくると便利な所もあります。
特に驚いた点は、デジカメのフラッシュメモリをUSBで接続すると画像が読み込まれ一覧表示されます。
保存したい画像にチェックを入れ保存先を指定するとあっという間に保存されました。
グラフィックボードを装着でとにかく画像が明るいのが目立ちます。
まだまだ、使い込んではいませんが新しい発見を楽しみにしています。

14色からデザインする世界で一つの本革アイテム
特別な方へのプレゼントや自分へのご褒美に

コメント

タイトルとURLをコピーしました
